수냉식 콘덴서

수냉식 응축기는 온도 제어 요구 사항이 엄격한 산업 냉동, 공조 시스템, 화학 공정, 식품 가공 및 전력 산업 분야에서 널리 사용됩니다. 공냉식 콘덴서에 비해 수냉식 콘덴서는 더 작은 공간에서 더 강력한 냉각 용량을 제공하므로 특히 고부하, 대용량 냉동 시스템에 적합합니다. 응축기는 물의 흐름과 접촉하여 냉매의 열을 빠르게 제거하여 안정적인 시스템 작동을 보장하고 에너지 소비를 효과적으로 줄입니다.
수냉식 응축기의 핵심 설계 개념은 물의 높은 열용량을 활용하여 냉동 시스템의 열을 물로 효율적으로 전달하는 것입니다. 이 장치는 물과 냉매 사이의 열 교환 효율을 극대화하기 위해 정밀하게 설계된 배관과 핀 시스템을 사용합니다. 이러한 효율적인 열 교환 방식을 통해 수냉식 응축기는 높은 열부하에서도 안정적인 냉각을 제공할 수 있습니다.
장치의 외부 케이스는 일반적으로 부식 방지 재료로 만들어져 습하고 고온 환경에서 장기간 안정적으로 작동할 수 있으며 다양한 산업 환경의 요구에 적응할 수 있습니다. 수냉식 응축기의 내부 구조는 합리적인 배관 레이아웃으로 독창적으로 설계되어 물의 흐름과 냉매 사이의 접촉 면적을 최대화하고 열교환 효율을 최적화합니다.

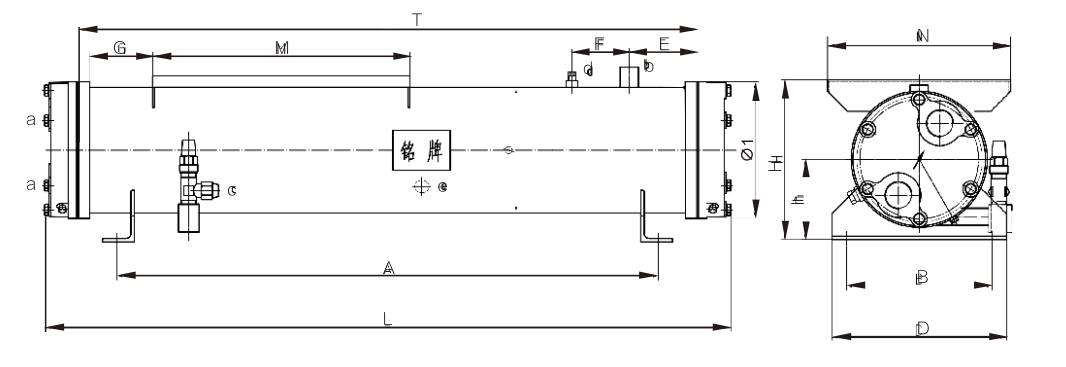

모델	튜브 직경 mm	총 길이 mm	설치 간격 mm	동관 길이 mm	번호 구리 파이프 가지	직경 of 피드 입구	액체 출구 파이프	입구와 출구 mm
HY-SL-5HP	Φ219	970	600×280	860	18	Φ22	Φ12	1.5인치 파이프(Φ40)
HY-SL-8HP	Φ219	1040	670×280	930	22	Φ22	Φ16	1.5인치 파이프(Φ40)
HY-SL-10HP	Φ219	1129	740×280	1000	26	Φ25	Φ16	1.5인치 파이프(Φ40)
HY-SL-15HPA	Φ219	1320	940×280	1200	30	Φ28	Φ19	2인치 파이프(Φ50)
HY-SL-15HPB	Φ273	1320	940×325	1200	30	Φ28	Φ19	2인치 파이프(Φ50)
HY-SL-20HPA	Φ219	1320	940×280	1200	40	Φ28	Φ19	2인치 파이프(Φ50)
HY-SL-20HPB	Φ273	1320	940×325	1200	40	Φ28	Φ19	2인치 파이프(Φ50)
HY-SL-25HP	Φ273	1320	940×325	1200	48	Φ35	Φ22	2인치 파이프(Φ50)
HY-SL-30HP	Φ273	1620	940×325	1500	46	Φ35	Φ22	2인치 파이프(Φ50)
HY-SL-35HP	Φ273	1620	940×325	1500	52	Φ35	Φ22	2인치 파이프(Φ50)
HY-SL-40HP	Φ273	1620	940×325	1500	60	Φ45	Φ22	2인치 파이프(Φ65)
HY-SL-45HP	Φ273	1620	940×325	1500	66	Φ45	Φ28	2.5인치 파이프(Φ65)
HY-SL-50HP	Φ273	1820	1100×325	1700	64	Φ54	Φ28	2.5인치 파이프(Φ65)
HY-SL-60HP	Φ273	1820	1100×325	1700	78	Φ54	Φ28	2.5인치 파이프(Φ65)
HY-SL-70HP	Φ325	1820	1100×350	1700	92	Φ54	Φ28	2.5인치 파이프(Φ65)
HY-SL-80HP	Φ325	2120	1200×350	2000	92	Φ76	Φ35	3인치 파이프(Φ80)
HY-SL-90HP	Φ325	2120	1200×350	2000	102	Φ76	Φ35	3인치 파이프(Φ80)
HY-SL-100HP	Φ325	2120	1200×350	2000	114	Φ76	Φ35	3인치 파이프(Φ80)
HY-SL-120HP	Φ325	2476	1200×350	2300	114	Φ76	Φ42	3인치 파이프(Φ80)
HY-SL-130HP	Φ377	2476	1400×450	2300	124	Φ76	Φ42	3인치 파이프(Φ80)
HY-SL-140HP	Φ377	2476	1400×450	2300	140	Φ76	Φ42	3인치 파이프(Φ80)
