콘덴서: 모든 냉동 및 HVAC 시스템의 핵심 열 방출 구성 요소

가정용 에어컨, 워크인 냉장실부터 대형 산업용 냉각기, 식품 냉장 유통 시설에 이르기까지 모든 기능적 냉각 시스템은 대체할 수 없는 부품인 응축기에 의존합니다. 종종 냉동 장비의 "열 배출구"라고 불리는 이는 시스템 에너지 효율, 안정적인 작동 및 서비스 수명을 직접적으로 결정합니다.

냉장 보관 엔지니어, HVAC 계약자, 냉동 장비 구매자 또는 공장 소유자인 경우 이 전체 가이드는 콘덴서 기본 사항을 분석하고, 주류 모델을 분류하고, 장점을 비교하고, 다양한 프로젝트 시나리오와 일치시켜 귀하의 비즈니스에 가장 적합한 콘덴서를 선택하는 데 도움을 줍니다.

1. 콘덴서란 무엇이며 핵심기능은 무엇인가요?

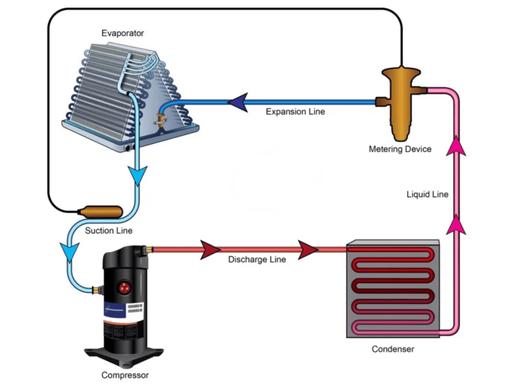

A 콘덴서 고압, 고온 냉매 증기에서 열을 제거하고 증기를 다시 액체 냉매로 변환하여 전체 증기 압축 냉동 사이클을 완료하도록 설계된 전문 열교환기입니다.

콘덴서 내부의 세 가지 주요 작업 단계

1. 과열저감: 압축기에서 배출된 과열된 뜨거운 냉매 증기는 먼저 과도한 현열을 잃고 포화 온도로 떨어집니다.
2. 응축(핵심 공정): 포화 증기는 냉각 매체(공기 또는 물)에 막대한 잠열을 방출하고 기체에서 액체로 상 변화합니다.
3. 과냉각: 액체 냉매는 포화 온도 이하로 추가 냉각되어 플래시 가스를 방지하고 전체 냉각 용량을 높입니다.

콘덴서가 필수인 이유

증발기는 차가운 실내나 실내 공간의 열을 흡수하는 반면, 응축기는 포착된 모든 열을 외부 환경으로 방출합니다. 효과적인 열 방출이 없으면 냉매 압력이 급격히 상승하고 압축기가 과열되어 연소되며 전체 냉각 시스템이 작동을 멈춥니다. 간단히 말해서, 자격을 갖춘 콘덴서가 없다는 것 = 안정적인 냉각이 없다는 것입니다.

2. 냉동 콘덴서의 3가지 주요 유형(장점, 단점 및 적용 시나리오)

콘덴서는 냉각 매체로 분류됩니다. 가장 널리 사용되는 세 가지 모델은 공냉식, 수냉식 및 증발 응축기입니다.

2.1 공냉식 콘덴서

작동 논리

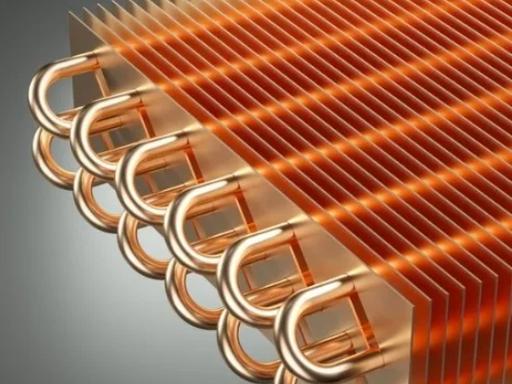

고속 축류 팬은 핀이 달린 구리-알루미늄 코일 위로 주변 공기를 불어넣습니다. 공기는 냉매로부터 열을 흡수하여 응축을 완료합니다.

장점

• 물 파이프라인, 냉각탑 또는 물 펌프가 필요하지 않습니다. 낮은 설치 비용
• 간단한 구조, 낮은 일일 유지 관리, 확장 문제 없음
• 물이 부족한 지역, 이동식 냉장 장치 및 소규모 냉장실에 적합

단점

• 수냉식 모델보다 열 전달 효율이 낮음
• 초고주위온도(35℃ 이상)에서는 성능이 급격하게 저하됩니다.

일반적인 응용 분야

소형 및 중형 워크인 쿨러/냉동고, 슈퍼마켓 디스플레이 캐비닛, 주거용/상업용 분할 AC, 옥상 HVAC 장치, 컨테이너 냉장 보관

2.2 수냉식 콘덴서

작동 논리

냉각수는 쉘 앤 튜브 또는 이중 파이프 구조를 통해 순환합니다. 물은 냉매열을 운반하고 냉각을 재활용하기 위해 냉각탑으로 흐릅니다.

장점

• 우수한 열교환 성능, 안정적인 낮은 응축 온도
• 높은 COP(에너지 효율), 컴팩트한 설치 공간, 낮은 주행 소음
• 더운 여름에도 안정적인 출력

단점

• 완전한 물 순환 시스템(타워, 펌프, 파이프라인) 필요, 더 높은 초기 투자
• 튜브 스케일 및 부식을 방지하기 위한 정기적인 물 처리

일반적인 응용 분야

대형 산업용 냉각기, 중앙 공조 시스템, 중대형 냉장 보관, 화학 공정 냉각

2.3 증발 콘덴서

작동 논리

공냉식과 수냉식을 결합합니다. 물 스프레이는 코일 표면에 얇은 막을 형성합니다. 물의 증발은 막대한 열을 흡수하고 팬은 습한 뜨거운 공기를 배출합니다.

장점

• 습구에 가까운 응축 온도, 최고의 에너지 절약 성능
• 물 소비량은 기존 수냉식 시스템의 10%-20%에 불과합니다.
• 일치하는 수냉식 냉각탑 세트보다 작은 바닥 면적

단점

• 더 높은 단가; 추운 겨울 지역에는 부동액 처리가 필요합니다
• 스프레이 파이프라인은 석회질 축적을 방지하기 위해 정기적인 청소가 필요합니다.

일반적인 응용 분야

대형 냉동 식품 콜드 체인, 산업용 암모니아 냉동 시스템, 육류 가공 공장, 대형 물류 냉장 창고

3. 콘덴서의 광범위한 산업 및 상업 응용 분야

콘덴서는 HVAC 및 냉장 보관에만 국한되지 않습니다. 이 제품은 엄격한 냉각 요구 사항이 있는 수십 개의 산업 분야에 서비스를 제공합니다.

1. 냉장 유통 및 식품 산업: 대형 냉동고, 급속 냉동고, 해산물 냉장 보관, 유제품 냉각, 과일 및 야채 보존 창고
2. 상업용 HVAC: 쇼핑몰 중앙 AC, 사무실 건물 냉각기, 호텔 냉각 시스템
3. 산업 제조: 제약 항온 작업장, 화학 용제 회수, 플라스틱 사출 성형 냉각, 배터리 생산 온도 제어
4. 특수 시나리오: 컨테이너 냉동 장치, 운송 냉동, 폐열 회수 시스템

4. 프로젝트에 적합한 콘덴서를 선택하는 방법

장비 불일치 및 추가 운영 비용을 방지하려면 다음 5가지 핵심 기준을 따르십시오.

1. 지역 기후 및 수자원건조하고 물이 부족한 지역: 공냉식 응축기를 선택합니다. 물이 충분하고 여름 온도가 높은 도시: 수냉식 또는 증발식.
2. 냉동 시스템 용량소형 냉각 부하(<25kW): 공냉식; 중대형 부하(>50kW): 수냉식 또는 증발식 응축기.
3. 설치 공간 제한제한된 실외 공간: 증발 응축기(통합 설계로 타워 면적 절약); 물 공급 없이 지붕 설치: 공냉식 장치.
4. 예산 및 장기 에너지 비용낮은 초기 예산, 낮은 일일 운영 시간: 공냉식; 연중무휴 24시간 운영되는 냉장 보관: 증발 콘덴서는 전력 비용을 크게 절감합니다.
5. R404A, R22, R134a, CO2 및 암모니아 냉매와 호환되는 냉매 매칭; 맞춤형 코일 재질(부식성 작업 조건을 위한 스테인레스 스틸)을 사용할 수 있습니다.

5. 콘덴서 수명 연장을 위한 일일 유지 관리 팁

잘 관리된 응축기는 8~12년 동안 사용할 수 있는 반면, 방치된 장치는 3년 이내에 빈번한 고장에 직면합니다.

1. 공냉식 콘덴서: 공기 흐름이 막히거나 헤드 압력이 높아지는 것을 방지하려면 1~3개월마다 핀 코일 먼지를 청소하십시오.
2. 수냉식 및 증발식 응축기: 매월 수질을 테스트하고, 스케일 억제제를 추가하고 분기별로 파이프라인을 세척합니다.
3. 팬 모터 진동, 소음 및 작동 전류를 정기적으로 점검하십시오. 적시에 노화된 팬 베어링을 교체하십시오.
4. 열 코일의 부식이나 누출 여부를 검사하십시오. 해안 염수 분무 지역의 실외기에는 방청 페인트를 칠하십시오.
5. 원활한 공기 순환과 완전한 열 방출을 보장하기 위해 주변 장애물을 제거합니다.

6. 자주 묻는 질문(FAQ) — 의도가 높은 검색 키워드

Q1: 콘덴서와 증발기의 차이점은 무엇입니까?

콘덴서는 시스템 외부의 열을 거부합니다. 증발기는 차가운 방 내부의 열을 흡수합니다. 이는 완전한 냉각 사이클을 형성하는 두 개의 일치하는 열 교환기입니다.

Q2: 콘덴서에 높은 헤드 압력이 나타나는 이유는 무엇입니까?

주요 원인: 더러운 코일로 인해 방열 차단, 팬 공기 흐름 부족, 냉매 과충전, 장치 주변 환기 불량, 수냉식 모델의 냉각탑 결함.

Q3: 냉동 콘덴서의 일반적인 사용 수명은 얼마나 됩니까?

표준 구리-알루미늄 공냉식 모델: 8~10년; 스테인리스 스틸 증발식/수냉식 응축기: 정기적인 유지 관리 시 최대 12~15년.

Q4: 증발 콘덴서는 추운 겨울에도 작동할 수 있나요?

예. 하지만 영하의 온도에서 분무수 파이프라인이 갈라지는 것을 방지하려면 동결 방지 전기 가열 모듈과 배수 밸브를 장착해야 합니다.

Q5: CO2와 같은 특수 냉매용 맞춤형 응축기를 지원합니까?

대부분의 전문 제조업체는 초임계 CO2 냉동 시스템에 맞게 맞춤화된 단열 응축기와 가스 냉각기를 제공합니다.

마무리 단락

냉각 장비의 열 방출 핵심인 고품질의 적절하게 일치하는 콘덴서는 장기적인 전기 비용을 크게 줄이고 장비 고장 가동 중지 시간을 줄입니다.
